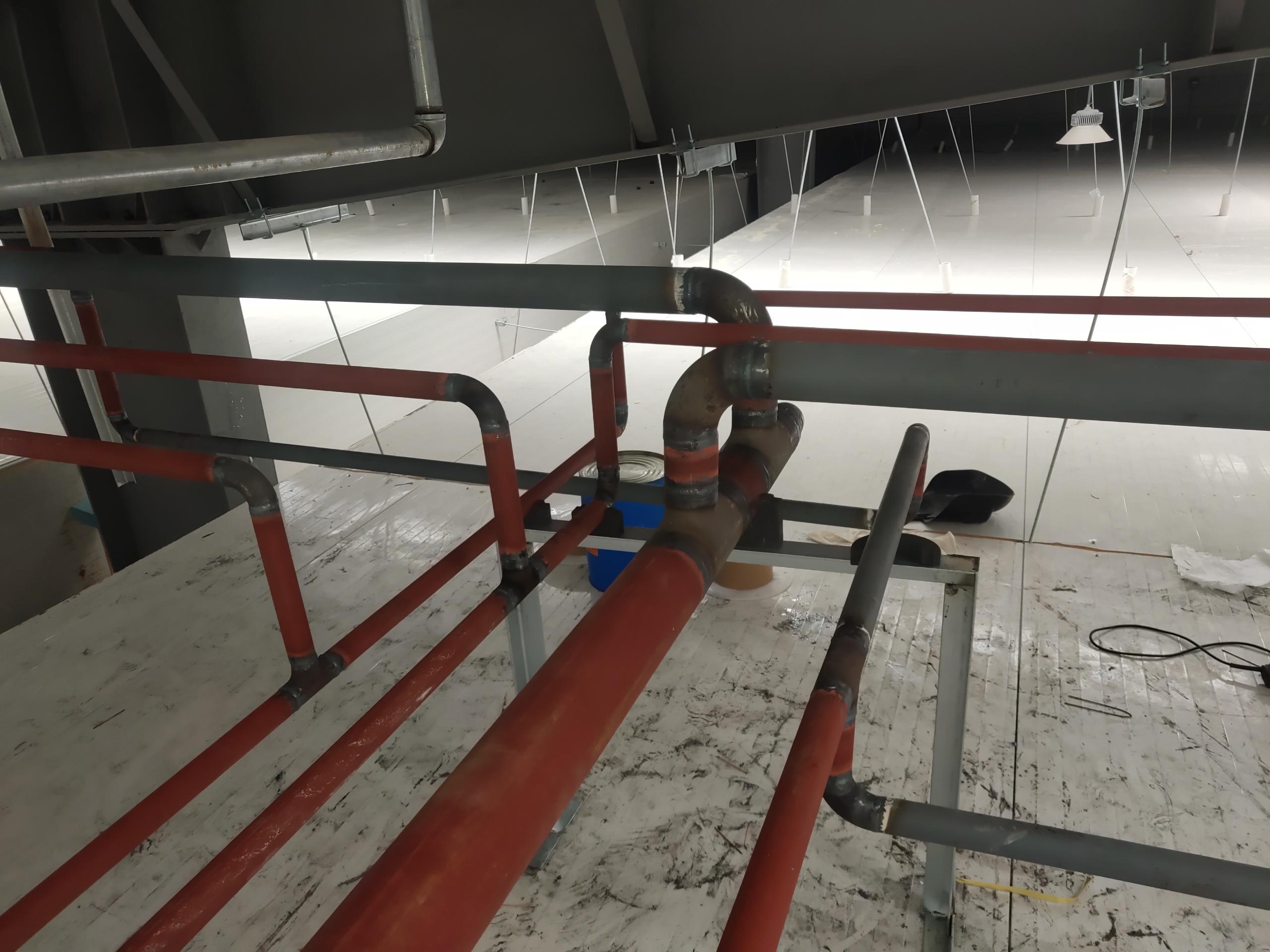

冷库制冷管道的材料选择和布置设计
2023-10-24

冷库中一套良好的制冷系统,除了压缩机、冷凝器、蒸发器、节流装置达到合理匹配之外,还需要管路设计要合理。

管路的设计到底有多重要呢?较为头痛的应该就是系统回油问题了。系统正常运行时,少量的油将持续的随排气离开压缩机,系统管路设计良好时,这些油将返回压缩机,压缩机就能得到充分的润滑。

如果系统中的油量太多,对冷凝器和蒸发器的效率产生负面影响;返回压缩机的油少于离开压缩机的油,最终使压缩机损坏;为压缩机加油,只能保持短时间的油面。只有正确的管路设计,才能保持系统有良好的油平衡,进而达到系统的安全运行。

那么冷库设计过程中管路配置应制冷管道的总管路和支管路;供液管道和回气管道及油管。




在制冷系统管道的管径一般采用公称直径,以方便管子与管件连接。

1.管材

氟利昂制冷系统管材一般选用无缝钢管或紫铜管,但不能采用镀锌管。冷库制冷系统管道式承压部件承压能力与管外壁厚度有关,一般要考虑无缝钢管或紫铜管的最小壁厚。

2.连接

冷库安装中管件之间连接可采用焊接、法兰连接或螺纹连接,通常大管径采用法兰连接,小管径的紫铜管一般采用螺纹连接,焊接则大小管径均可采用。

3.制冷管道大小

冷库制冷管道的选择要根据管道中制冷剂的压力,质量流量等条件的大小来配。冷库安装管路布置要解决的问题是气体管的正常回油和回油的均衡:液体管内制冷剂的汽化及组合冷库门安装;冷库设备在各自不同工作状况下制冷剂和润滑油的有害泄露和串通。
